浩拓地球物理数据整理绘图系统
支持多种数据格式
数据库支持:CSV格式(所有明码格式)、Excel格式、Access格式数据的导入和导出。
图像支持:Bitmap、JPEG、PCX、PNG、TIFF、PDF格式。
矢量数据支持: MapGIS软件的*. wat、*. wal和*. wap格式、MapInfo软件的*. Tab和 *. mif格式、 ArcGIS 软件的*.shp格式、AutoCAD软件的*. dxf格式。
剖面线绘制
由数据列绘制得到的剖面线,可以清晰真实的显示出此列数据中每个数据点的分布情况,浩拓软件可以在同一个显示区内绘制多条剖面线。
坐标系统
坐标系统设置功能可以为数据库设置为任意坐标系,“地理坐标”和“投影坐标”之间进行坐标转换也是非常方便,而且操作十分简单。
数据整理系列功能
浩拓软件中的数据库是专业的地球物理数据库,主要包含的三类功能分别是“数据库功能“、”测线功能“和”数据列功能“,数据库的宗旨就是让数据的整理工作变的更加轻松和高效。
数据库界面
网格化
浩拓软件有4种网格化方法,分别是“反距离”、“双向线”、“克里格”和“最小曲率”。网格数据可以调用浩拓软件的调色板生成渲染图,也可以直接用来绘制等值线。浩拓软件还支持Surfer格式的grd数据、Encom格式的grd数据和ArcGIS明码格式的grd数据的导入导出。
网格图工具
浩拓软件包含了多种网格图工具,如“图缝合”、“图融合”、“ 网格图裁切”、“ 网格图重采样”、“ 网格数据任意拉取剖面线”、“扩边”等。
专业的三维建模系统
浩拓三维模型为多图层结构,各图层均可独立绘制、分析和输出,操作和管理直观简单。
定位图片
可加载不同角度和形态的三维图片,可精确定位三维图片的位置。
三维起伏面和符号图
可绘制不同深度地层起伏面和地表(海底)起伏面。

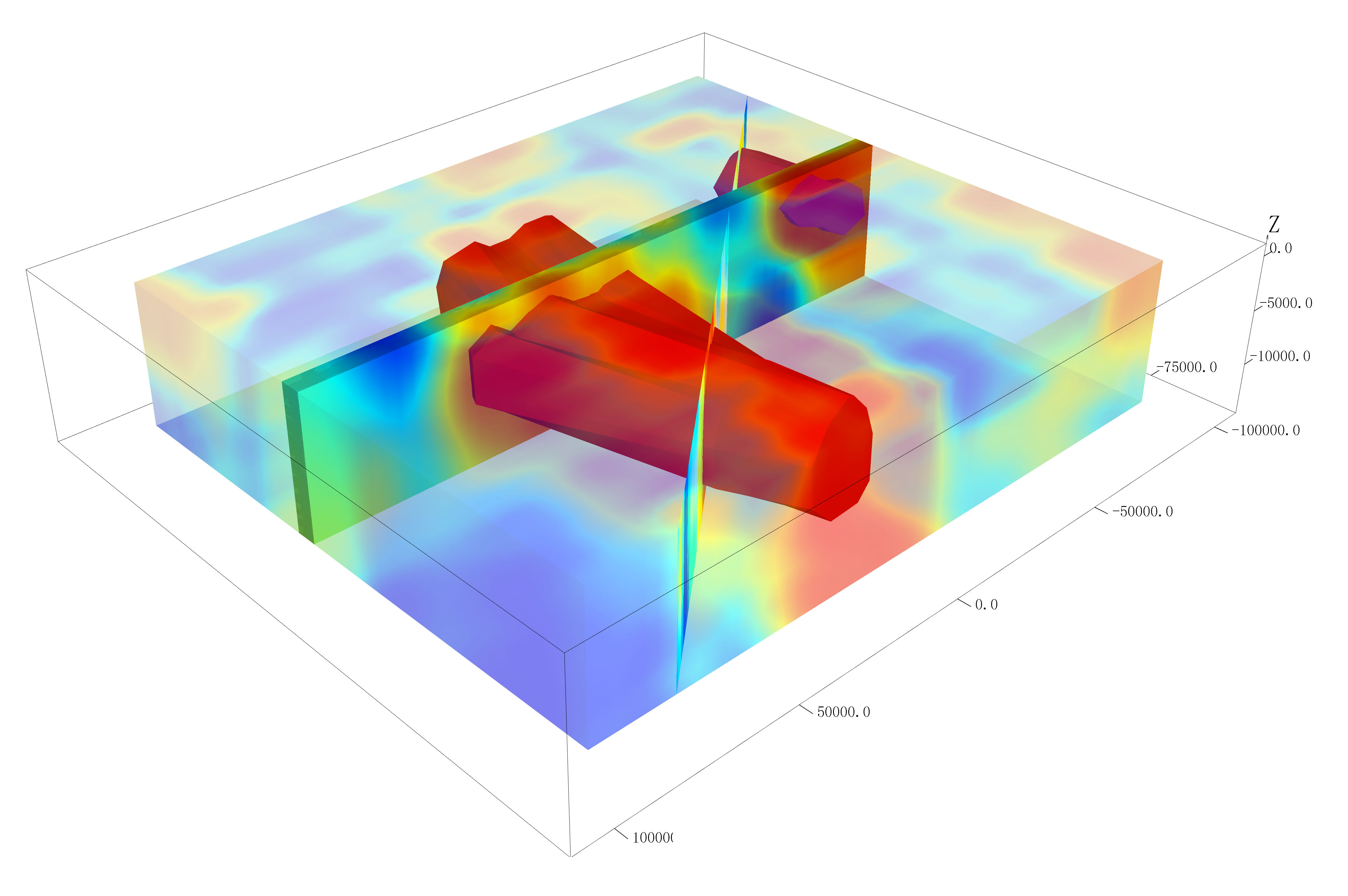

体元图
三维体元图、等值面、厚切片、阈值
三维钻孔展示
直接把四种钻孔数据(井口、测斜、地质编录、化验)导入软件中,绘制三维钻孔图、三维柱状图(编录)、三维扇形图(化验)。
三维钻孔 — 三维柱状图 三维钻孔 — 三维扇形图
三维矢量模型
人机交互绘制矢量线,插值为三维矢量模型,在三维环境中直观地展示出您的解释成果。
三维断层面 三维解释成果
三维PDF输出和三维视频输出
浩拓三维图可以导出三维PDF和视频格式,用户在汇报工作时,三维模型可直接通过PDF文件和视频进行展示,大力提升了项目的汇报效果。
输出为三维PDF格式
三维综合展示
可以把三维起伏面、钻孔数据、三维矢量模型、三维体元图、三维等值面、三维切片等三要素进行综合展示、综合建模。
浩拓地球物理数据整理绘图系统
数据导入和导出
浩拓数据库是专业的地球物理数据库,且符合国内用户使用习惯,结构为分层存储,按页来存储测线数据,测线数据是由测点数据组成,每个测点上包含不同的数据属性。只要用户知道采集数据的排列方式,就可以把数据导入浩拓地球物理软件的数据库中,进行各种数据功能的操作。
图像的导入和导出
浩拓软件支持多种图片的导入,同时也可以将平面图以各种分辨率输出成各种格式的图片。
矢量图的导入和导出
浩拓软件支持4个格式的矢量图导入和导出,大大节约了因为软件的兼容性问题而浪费的工作时间。
专业的地球物理数据库
浩拓地球物理数据库是金浩林专门为专业用户设计研发的地球物理数据库,从数据的导入、整理、统计到数据的绘图、输出、打印,浩拓数据库都是以本专业惯用方法实现的。
数据库界面
坐标系统的设置及转换
浩拓地球物理软件内置一套坐标系统,可以进行坐标的设置、修改以及转换,投影坐标和地理坐标之间的转换都可以进行,操作界面简洁明朗。
坐标转换 自定义坐标系统
质量分析和质量控制
原始采集数据中总会有一些跳点,在做出数据处理时会对处理结果造成很大的影响。使用浩拓软件中的数据库剖面线与测线挑点功能,快速对数据进行质量分析和质量控制,随时从数据库中挑选出坏点,并实时修正。
快速获取感兴趣数据
有两种方式可以快速提取感兴趣区域:“数据库中提取”和“网格图中提取”。
数据库中提取:平面图中使用多边形文件功能标记感兴趣区域,然后去数据库中直接提取对应数据,存于新的数据库中。
网格图中提取:直接使用多边形文件功能交互对网格图进行裁切,获取新的网格数据。
对平面图上的感兴趣区域进行标记 提取感兴趣数据并存于数据库中 感兴趣区域网格化
数据整理 - 测线分割
浩拓软件中有8种测线分割功能,能够适应各种复杂测线对于测线分割整理的需求。
调色板
调色板可以根据您的需求,对指定网格图进行任意颜色、颜色映射方法、光照等调配,而且网格图还能进行实时预览。
等值线绘制
浩拓软件可以绘制彩色等值线,便于进行多数据整合,提高图的表现力,而且还可以进行拉线绘制等值线标注,任意拉一条线,即可沿着线绘制标注。
彩色等值线 拉线标注
剖面平面图
浩拓软件中的剖面平面图可以绘制渐变色,色阶为64级,成图自然,鲜明,漂亮,突出异常,无论是用来提交资料还是做人工解释,都是非常实用的功能。同时浩拓软件可以绘制剖面平面图图例,图例的颜色同样可以进行渐变显示。此外,浩拓软件剖面平面图的绘制速度非常快,可以基于数据库进行一键绘图。
符号库及符号绘制
浩拓软件中包含有一套独立的符号制作工具,用户可以根据自己的需求通过此套符号制作工具来绘制点、线、面符号,并即时把它们绘制到平面图上。
二次开发
浩拓软件是一款自主研发的地球物理软件,我们专门为用户设计了二次开发的接口,您可以通过浩拓软件提供的“添加模块”功能,把自己的软件功能以模块的形式直接嵌入浩拓软件的平台上,既方便又快捷,也可以提供需求由我们的技术人员为您定制一些地球物理功能,实现您自己的专属版本。
三维图
浩拓软件可以绘制三维地形、三维等值线、三维符号图、三维体元模型及其切片和三维等值面等。在同一个三维项目下,可以存放多个三维起伏面和体元图,每个三维起伏面和体元图都可以更换颜色模板,调整它们的相对位置以及设置纵向比例。由于绘制三维图的操作十分便捷,所以用户会很快很容易的绘制出一个三维图,把采集得来的数据以立体形态展示出来。
三维图
